Możliwość integracji urządzenia BIOSONATOR compact w biogazowniach.

Podczas gdy biomasa jest przetwarzana, zwiększona zostaje aktywność mikrobiologiczna w fermentatorze.

Konsekwencją zintensyfikowanego procesu jest zwiększenie produkcji biogazu (zwykle 10-15%),

co wymaga bardzo małej ilości energii.

Podłączenie kontenera do biogazowni jest proste.

Wymagane przyłącze to:

jeden dla dopływu i odpływu substratu oraz jeden dla wody płuczącej na zewnątrz.

Wymagany jest tylko jeden przyłącz energii elektrycznej (sieć 400 V, 32 A, sieć TN-S).

Sprzęt i konstrukcja techniczna

Wewnątrz BIOSONATORa znajdują cztery jednostki uporządkowane zgodnie z następującym zastosowaniem technologicznym:

- rozdrabniacz, działający „na mokro” z motoreduktorem spiralnym (moc napędu 2,2 kW)

- zmodyfikowana pompa progresywna z silnikiem zębatym (moc napędu 1,5 kW) oraz przetwornicą częstotliwości

- wysokowydajnościowy system ultradźwiękowy (ULTRAWAVES / SONOTRONIC) o mocy przyłączeniowej 5 kW

- amperomierz objętościowy

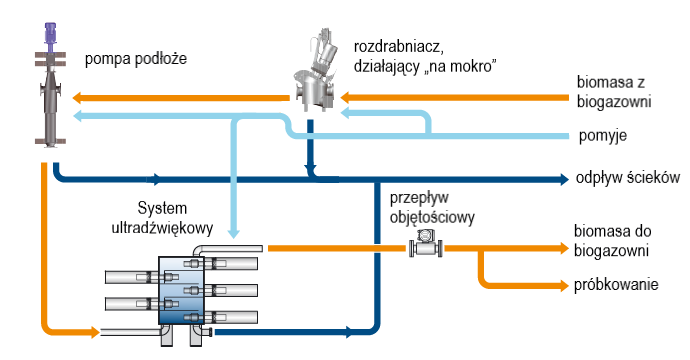

Schemat przepływu BIOSONATORa

Poszczególne elementy połączone są rurami ze stali nierdzewnej (DN 100 i DN 65).

Wszystkie złącza wykonane są z tej samej jakości stali nierdzewnej.

W urządzeniu BIOSONATOR rejestrowane i przetwarzane są następujące parametry:

- przepływ objętościowy

- temperatura

- ciśnienie

- moc akustyczna w procentach (parametr wyjściowy sterującej jednostki ultradźwiękowej)

- czas działania

Automatyzacja odbywa się za pomocą modułu SIMATIC S7-300 firmy Siemens.

Schemat przepływu instalacji oraz zarejestrowane wartości pomiarowe są wizualizowane na urządzeniu Touch-Multipanel.

Poprzez interfejs danych, system sterowania BIOSONATOR można zintegrować z systemem sterowania biogazowni.

Zasilanie, obwody mocy i technologia MSR są umieszczone w panelu ściennym.

Zoptymalizowane działanie - zwiększona wydajność systemu

BIOSONATOR może działać zarówno w trybie automatycznym (standardowym) jak i ręcznym.

Postępująca pompa jamy początkowo zasysa biosuspensję do rozdrabniacza, który działa „na mokro”.

To tutaj stałe cząstki o długim włóknie są rozdrabniane w celu zapewnienia stabilnej pracy pompy.

System ultradźwiękowy ULTRAWAVES znajduje się po ciśnieniowej stronie pompy.

Zmiany ciśnienia wywołane przez ultradźwięki generują potężne siły kawitacyjne, które rozbijają strukturę biomasy.

Rozkład sprawia, że biomasa jest dużo łatwiej przystępna, dzięki czemu proces rozkładu jest bardziej intensywny i produkowane jest więcej biogazu.

Istnieje także możliwość, ręcznego zmniejszenia procesu przetwarzania, przez co można utrzymać stałą ilość produkowanego biogazu.

Dzięki temu zwiększa się zawartość metanu, co poprawia jakość biogazu.

Jednoczesne zmniejszenie lepkości substratu wywołane zastosowaniem ultradźwięków prowadzi do zmniejszenia wewnętrznego poboru mocy układu.

W celu utrzymać stabilnego, nieprzerwanego działania urządzenia BIOSONATOR, zainstalowany został system spłukiwania sterowany czasowo.

Zapewnia to długą żywotność systemu ultradźwiękowego. Ze względu na stałe rejestrowanie i monitorowanie głównych parametrów procesu,

operator instalacji ma ciągły wpływ na optymalne działanie BIOSONATORa.

Parametry pracy:

Przepływ objętościowy            od 10 do 33 l / min; ew. zawiesina biomasy od 0,6 do 2 m³ / h

Średnia zawiesina biomasy       zawartości od ok. 5% do ok. 10% suchej masy

Średnia temperatura               od 33 do 55°C

Ciśnienie robocze
systemu US max.                   2,5 bara w trybie ultradźwiękowym

Żywotność na rok                  ciągła praca ponad 8760 h / z odliczeniem serwisu
